Online-Anlagenüberwachung für Druckluftstationen

Ihre Druckluftstation. Immer im Blick. ECOCONTROL.

Live-Werte, lückenlose Historie und Warnungen per E-Mail — von jedem internetfähigen Gerät. Ohne Software-Installation, ohne IT-Projekt.

Welche Geräte brauche ich? → So funktioniert’s

Server in Deutschland Verschlüsselte Verbindung

ECONET Cloud-App · Dashboard

Warum Online-Überwachung?

Die Druckluftstation fällt meist erst auf, wenn sie ausfällt.

Kompressorraum, Nebengebäude, Keller: Druckluft läuft unsichtbar — bis eine Störung die Produktion trifft. ECOCONTROL macht Betriebszustände, Messwerte und Störungen online sichtbar.

Gefahren früh erkennen

Live-Werte & Warnungen

Kritische Trends in Echtzeit sehen — handeln, bevor aus der Warnung eine Störung wird
E-Mail-Benachrichtigungen frei konfigurierbar

Analysieren & Datenlogging

Lückenlose Historie

Alle Messwerte dauerhaft speichern und exportieren — ohne Limit

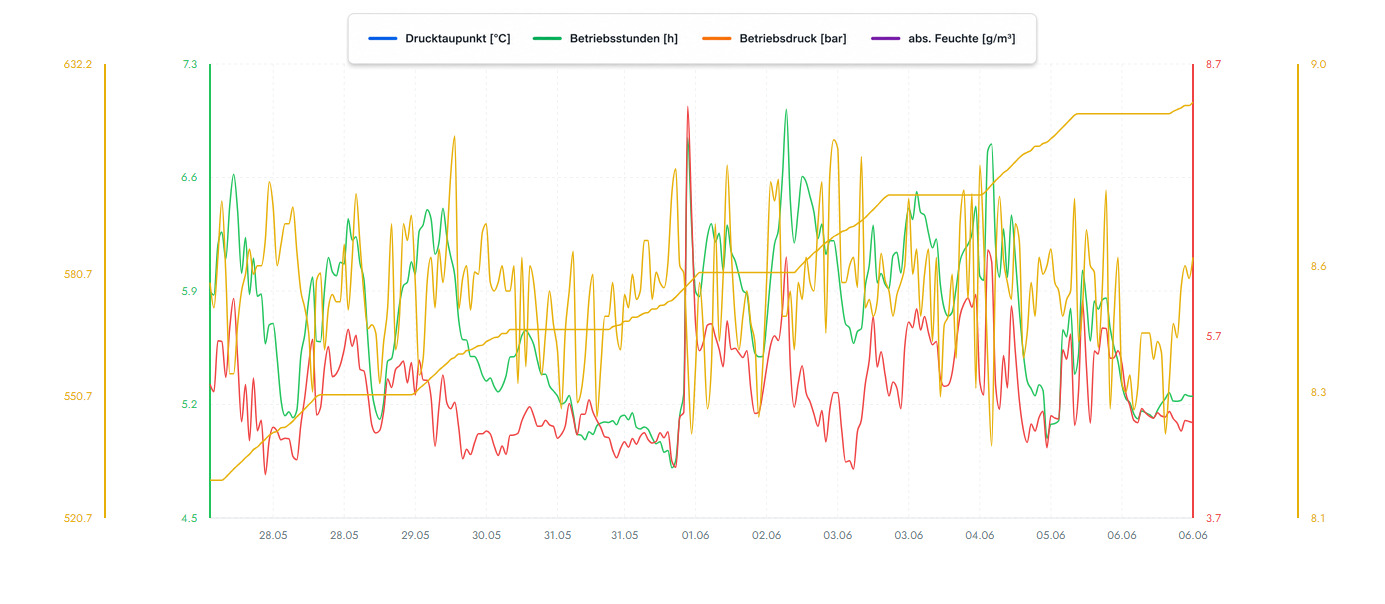

Taupunkt, Druck, Volumenstrom & Co. jederzeit grafisch auswerten

Planen statt fahren

Service mit Plan

Wartung nach Zeit, Betriebsstunden oder Anlagenzustand koordinieren
Anlagenstatus aus der Ferne prüfen — weniger unnötige Anfahrten

Funktionsprinzip

Von der Anlage bis aufs Smartphone — vier Stationen.

Ein durchgehend verschlüsselter Datenweg. Alle Einstellungen liegen lokal im Gerät — ein Verbindungsausfall bleibt unkritisch, die Anlage läuft unverändert weiter.

Anlage & Sensoren

Volumenstrom · Taupunkt · Systemdruck · Betriebsstunden …

MODBUS➞

ECOMATIC4.0 · TPK25 · GT4.0

erfassen · sammeln · in die Cloud senden

GSM | WLAN➞

ECONET CLOUD

Datenbank und Server in Deutschland

HTTPS➞

Ihre Endgeräte

Überwachung · Schaltung · Serviceplanung · E-Mail

Server in Deutschland

Verschlüsselte Verbindung

Private Label optional

Der Geräte-Baukasten

Ein Basisgerät pro Station — Erweiterungen nach Bedarf.

Jedes Basisgerät ist zugleich das Gateway in die Cloud. Datenboxen und Switchboxen werden per System-Modbus einfach angehängt — je bis zu 5 in Reihe.

ECOMATIC4.0

Steuerung & Gateway

Die Trockner-Steuerung sendet selbst — kein Zusatzgerät nötig
6 Sensoreingänge (4×4-20 mA, PT1000, Modbus RTU)
GSM LTE (optional) & WLAN
Als Gateway mit COMFORT- oder PREMIUM-Version

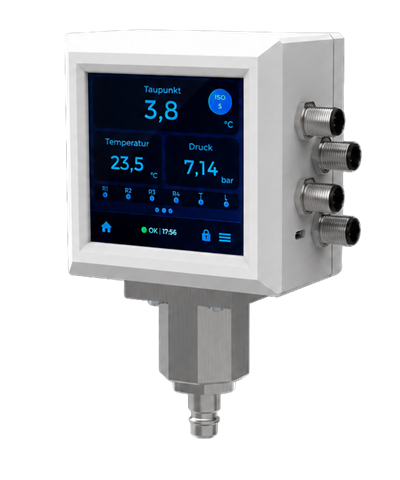

TPK25

Drucktaupunkt-Messgerät & Gateway

Misst Taupunkt, Druck, Temperatur und sendet direkt in die Cloud
2 Sensoreingänge (4-20 mA, Modbus RTU)
4 Relaisausgänge
GSM LTE (optional) & WLAN

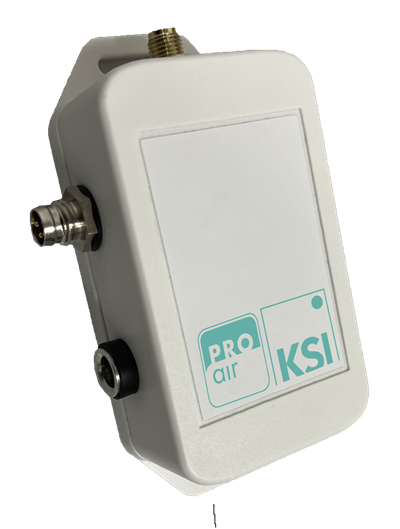

GT4.0

Reines Gateway

Der Universal-Einstieg für jede bestehende Station
1 Eingang für Sensoren/Databox (Modbus RTU)
GSM LTE & WLAN immer an Bord

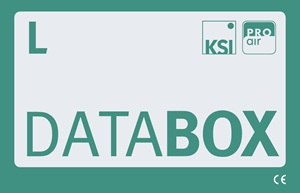

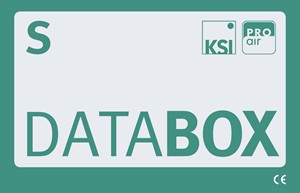

DATABOX S | L

Mehr Sensoreingänge

Anbindung an alle Geräte per System-Modbus
L: 9×4-20 mA · 3×PT1000 · 7×Modbus
S: 3×4-20 mA · 1×PT1000 · 2×Modbus

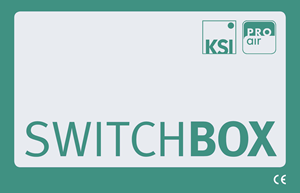

SWITCHBOX

Schalten nach Bedingung

5× Wechslerkontakt (Relais)
Verkettete Bedingungen möglich
z. B. Sommer-/Winterumschaltung, Alarmsignale

EC.GSM

GSM-Modul für ECOMATIC4.0 & TPK25

Mobilfunk statt Kunden-WLAN — unabhängig von der IT vor Ort
Inklusive IoT e-SIM: 10 Jahre, 500 MB

Mit jedem Basisgerät gibt es eine Free-Lizenz der ECONET Cloud-App gratis dazu — einfach per Seriennummer einbinden.

Vernetzung NEU

Mehrere Stationen? Ein Datensammler genügt.

Große Anlagen haben oft mehrere Messpunkte in verschiedenen Hallen. Statt jede Station einzeln in die Cloud zu bringen, wird ein Gateway zum Datensammler: Es sammelt die Werte der anderen Gateways im lokalen Netzwerk ein und sendet alles gebündelt — eine einzige Internetverbindung für die ganze Anlage.

GT4.0 · SenderHalle A · misst vor Ort

GT4.0 · SenderHalle B · misst vor Ort

GT4.0 · Senderbis zu 8 Sender …

LOKALES NETZ➞

GT4.0 · Datensammler

lernt Sender einfach per IP-Adresse an — Namen und Einheiten kommen automatisch

GSM | WLAN➞

ECONET CLOUD

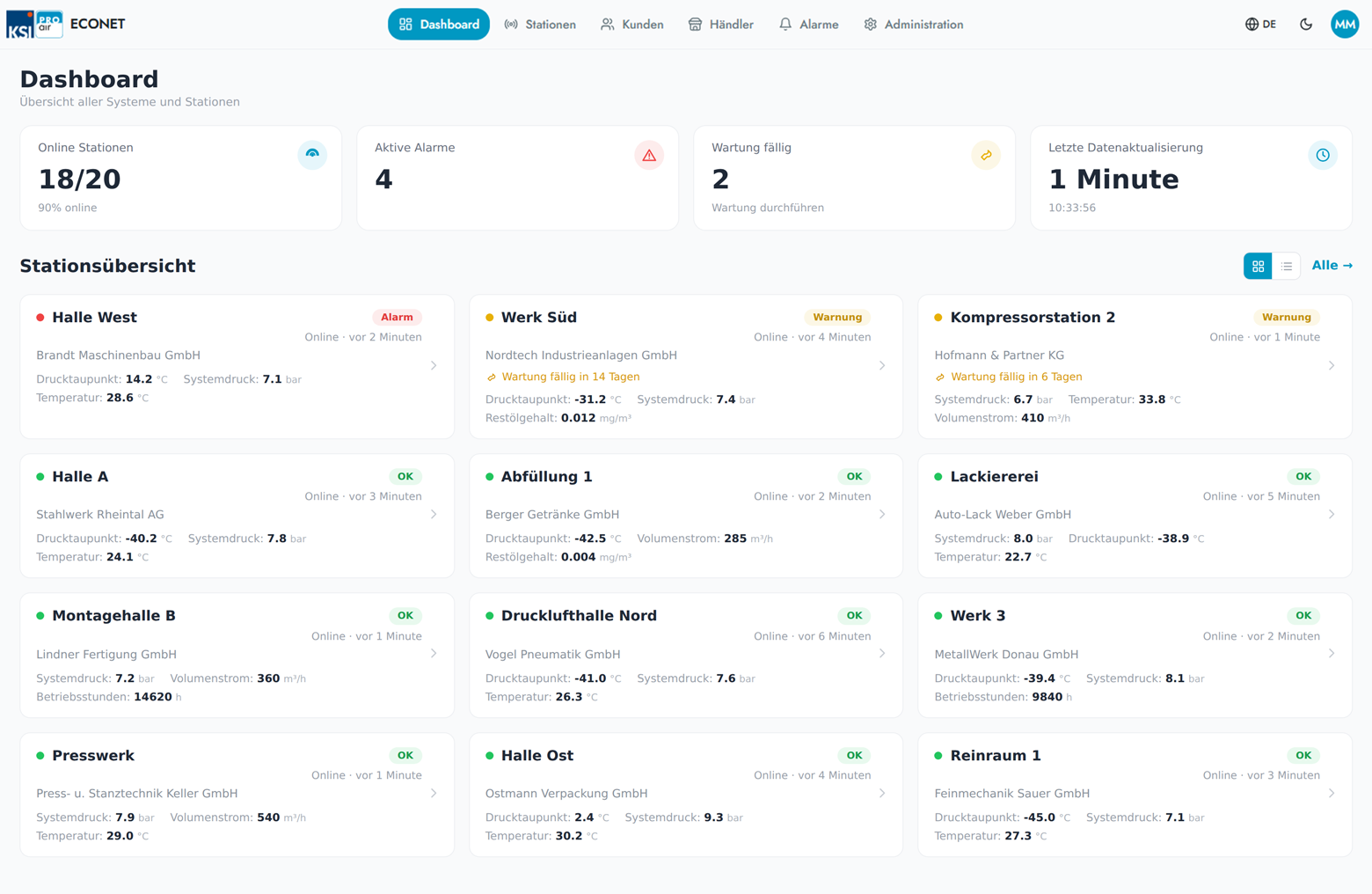

ECONET Dashboard: alle Stationen der Anlage in einer Übersicht

alle Stationen der Anlage in einem Cloud-Zugang

Multi-Gateway mit Sammler-Rolle

Freischaltbare Option

Ein Datensammler bündelt bis zu 8 Sender-Gateways — nur er geht ins Internet, nur sein Datenvolumen wird verbraucht
Anlernen in Sekunden: nur die IP-Adresse des Senders eingeben, alles Weitere holt sich der Sammler automatisch
Jeder Sender misst vor Ort normal weiter — inklusive angeschlossener Databoxen; Bestandshardware, keine zusätzliche Funktechnik

Leitwarten-Anbindung (Modbus TCP)

Freischaltbare Option

Das Gateway stellt seine Messwerte zusätzlich als Modbus-TCP-Server bereit
Leitwarte/SCADA fragt die Werte direkt im lokalen Netz ab — parallel zum Cloud-Weg, ohne Umweg übers Internet
Standardprotokoll: funktioniert mit jeder gängigen Leittechnik

Beide Vernetzungsoptionen sind Freischaltungen für das GT4.0 — keine neue Hardware, kein Umbau. Sprechen Sie uns für die passende Auslegung an.

Interaktiver Systemberater

Welche Geräte braucht Ihre Anlage?

Beantworten Sie ein paar kurze Fragen — am Ende steht Ihre persönliche Geräteempfehlung. Unverbindlich, ohne Anmeldung, ohne Datenspeicherung.

Frage 1

Software

Zwei Ebenen: Webserver am Gerät, ECONET in der Cloud.

Der Webserver richtet das Gerät vor Ort ein — die Cloud-App ECONET bündelt alle Stationen weltweit. Beides läuft ohne Installation in jedem Browser, vom Smartphone bis zum Desktop.

Webserver auf dem Gerät

Einrichtung vor Ort

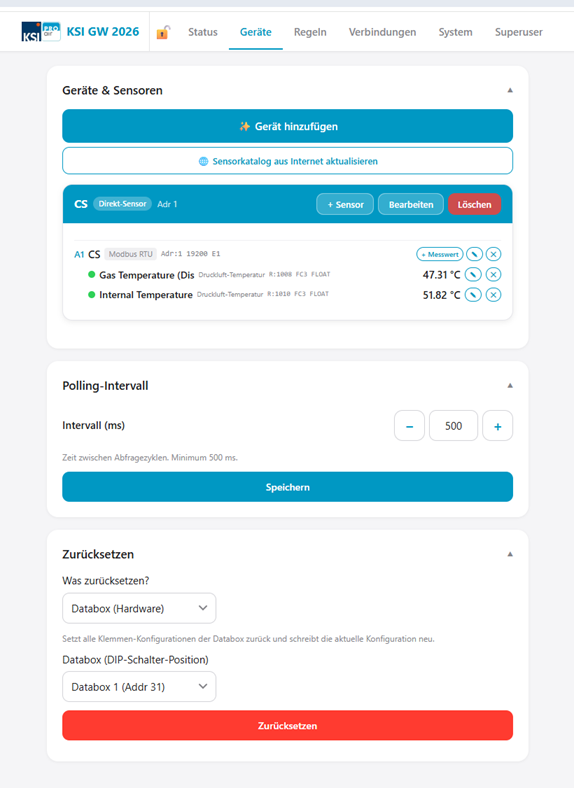

Webserver-Oberfläche des Geräts: Geräte und Sensoren einrichten

Einstellungen direkt am Gerät per Browser — passwortgeschützt im lokalen Netz
Sensor- und Kompressorkatalog für die einfache Modbus-Einrichtung

ECONET Cloud-App

Überwachung & Serviceplanung

Alle Stationen weltweit im Blick — Alarme, E-Mail-Regeln, Routenplanung
Datenlogging ohne Limit, grafische Auswertung, CSV-Export

Drei Lizenzmodelle — jederzeit upgradebar

Die Free-Version ist kostenfrei und bei jedem Gerät dabei. Upgrades auf ECONOMY und BUSINESS sind jederzeit online in der ECONET Cloud-App buchbar.

Funktion	FREE	ECONOMY	BUSINESS
Live-Einblick	+	+	+
Verschlüsselte Verbindung · Datenaktualisierung einstellbar	+	+	+
Online-Messwerte berechnen (2 Werte)	+	+	+
Störmeldungen per E-Mail · Alarmregeln	–	+	+
Dashboard über alle Stationen (4 Werte je Anlage)	–	+	+
Serviceplanung mit Routenplaner · Wartungsintervalle	–	+	+
Prognose Servicezeitpunkt anhand von Echtdaten	–	+	+
Endkunden-Lesezugriff · Endkundenabrechnung	–	+	+
Datenlogging (unbegrenzt) · Visualisierung · CSV-Export	–	–	+
R&I-Schema und Bilder jeder Anlage	–	–	+

Private Label Option (Business): eigenes Logo und eigene Farben in Webserver und ECONET — für Händler mit eigener Marke.

„Das ist uns zu kompliziert“?

Im Gegenteil: Einrichtung in Minuten — mit geführtem Assistenten.

Die häufigste Sorge vor IoT-Projekten ist der Aufwand. Genau dafür gibt es die geführte Einrichtung: Der Assistent im Geräte-Webserver führt Schritt für Schritt durch Gerät, Sensorik und Verbindung — und Modbus-Sensoren werden einfach aus dem Katalog gewählt statt Register von Hand einzutragen.

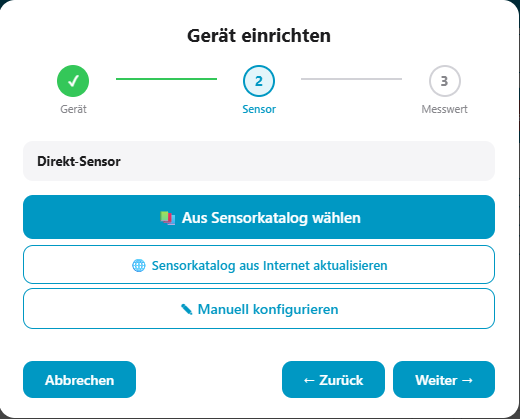

Geführte Einrichtung

Handy mit dem Geräte-WLAN verbinden, Browser öffnen, dem Assistenten folgen. Keine App, keine Installation, kein IT-Projekt.

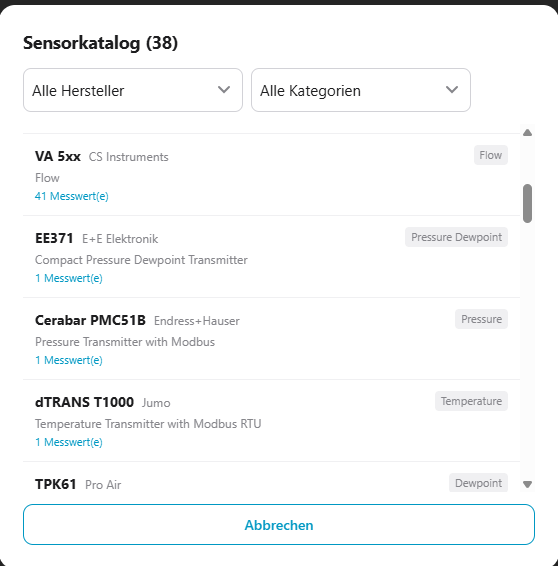

Sensorkatalog: Modbus-Sensoren aus der Liste wählen

Messwert- & Sensorkatalog

Sensor aus der Liste wählen — Register, Einheiten und Skalierung sind hinterlegt. Was früher Modbus-Fachwissen brauchte, ist heute ein Klick.

In drei Schritten online: Basisgerät montieren → geführte Einrichtung durchlaufen → Seriennummer in ECONET einbinden. Fertig.

Wer steckt dahinter?

Zwei Unternehmen. Eine Gruppe. Eine gemeinsame Technik.

KSI Filtertechnik und PROair sind eigenständige Unternehmen — beide gehören zur KICK Group. Weil sich die IoT-Technik beider Häuser überschneidet, findet die Entwicklung von ECOCONTROL gemeinsam statt: gleiche Geräteplattform, gleiche Cloud, gleiche Einrichtungs-App. Deshalb tritt ECOCONTROL bewusst in einer eigenen, gemeinsamen Farbwelt auf — als Produktfamilie beider Unternehmen.
